Por que a rede de controle define a confiabilidade dos grandes ativos
A jornada rumo à Indústria 4.0 transformou a maneira como gerenciamos complexidades operacionais, colocando a digitalização no centro da estratégia de grandes empresas. Hoje, a capacidade de replicar o mundo físico no ambiente digital não é mais um diferencial, mas um requisito básico. Entretanto, à medida que as tecnologias de captura se tornam mais acessíveis, um desafio técnico silencioso começa a emergir, comprometendo a utilidade prática de todo esse investimento tecnológico.
O paradoxo da digitalização: por que modelos 3D sofisticados falham?
Apesar do uso crescente de drones e laser scanning em plantas industriais, existe um abismo entre ter um modelo tridimensional e ter um dado confiável. Muitos gestores percebem que a sofisticação visual nem sempre se traduz em segurança ou redução de riscos. Isso ocorre porque o valor de um ativo digital não reside na captura em si, mas no seu alicerce invisível: a rede de controle espacial. Sem ela, o modelo é apenas uma imagem, e não uma ferramenta de decisão.
Por que muitos modelos ficam restritos à visualização?
Ter uma representação 3D não garante, necessariamente, a confiabilidade dos dados. Sem uma base de referência espacial bem definida, inconsistências surgem silenciosamente e se acumulam. Desalinhamentos entre levantamentos, incompatibilidades entre disciplinas (civil, elétrica e mecânica) e erros em ampliações tornam-se frequentes, dificultando a comparação entre o estado atual e o as-built.
Para o gestor, essas falhas tornam-se riscos concretos: decisões baseadas em dados imprecisos elevam os custos de obras corretivas e corroem a confiança no ecossistema digital. Nesse cenário, a captura de realidade perde seu valor estratégico, funcionando apenas como um registro visual contemplativo.

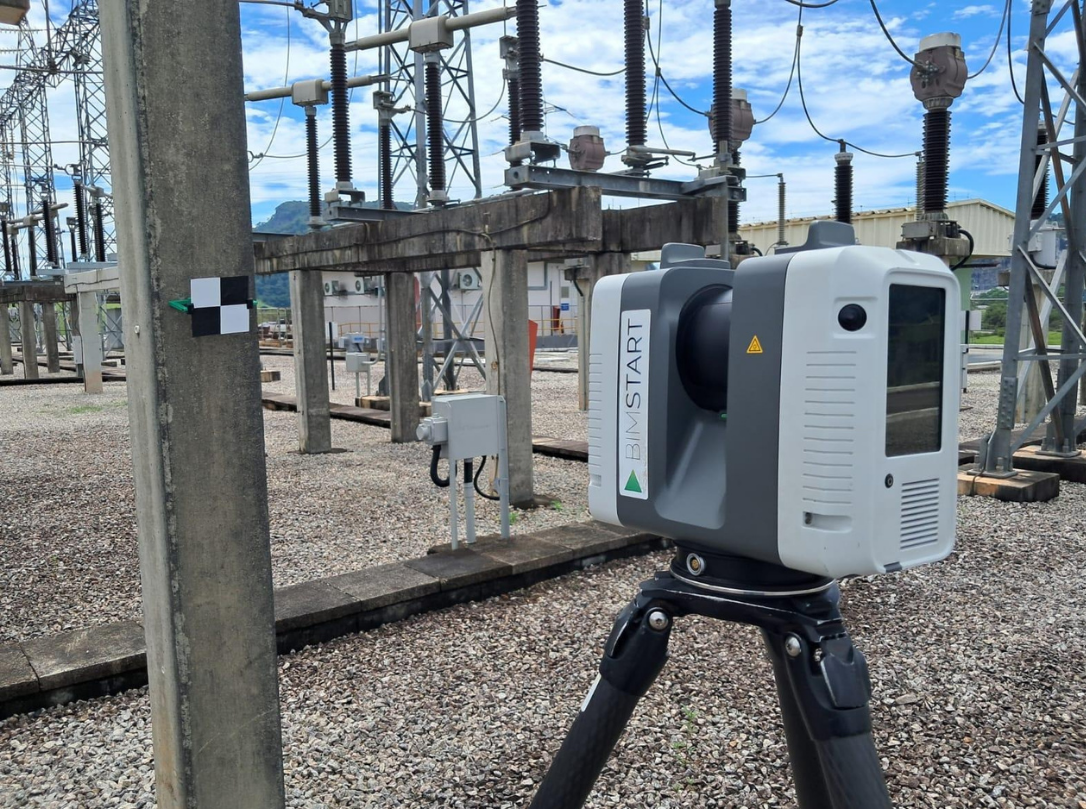

O papel da rede de controle na captura de realidade
A rede de controle é o conjunto de pontos de referência que estabelece, de forma rigorosa, o sistema espacial no qual todos os dados do ativo serão inseridos. É ela que garante que diferentes tecnologias, levantamentos e equipes operem dentro de um mesmo “referencial geométrico”. Na prática, uma rede bem projetada assegura consistência entre levantamentos distintos, permite a integração entre dados de campo, projeto e operação, viabiliza a repetibilidade das medições e garante a rastreabilidade técnica das informações.
Sem essa base, cada nova campanha de captura torna-se um evento isolado, o que dificulta a construção de um histórico confiável do ativo e compromete o uso estratégico dos dados ao longo de todo o seu ciclo de vida.

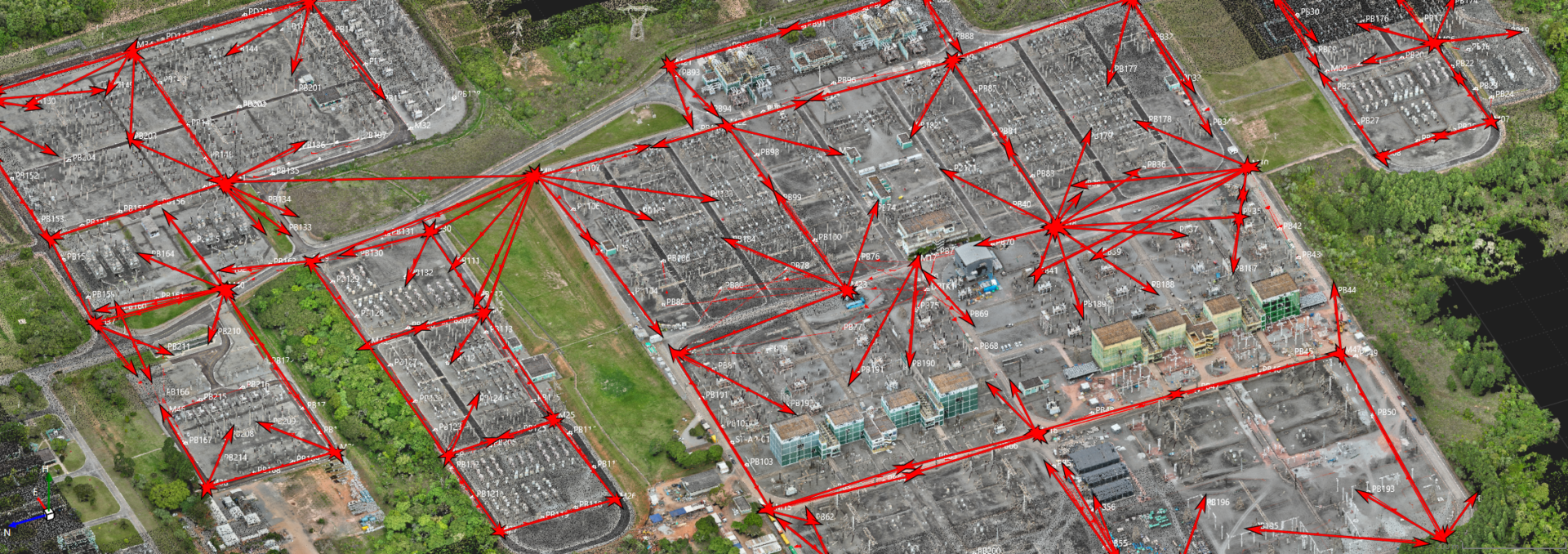

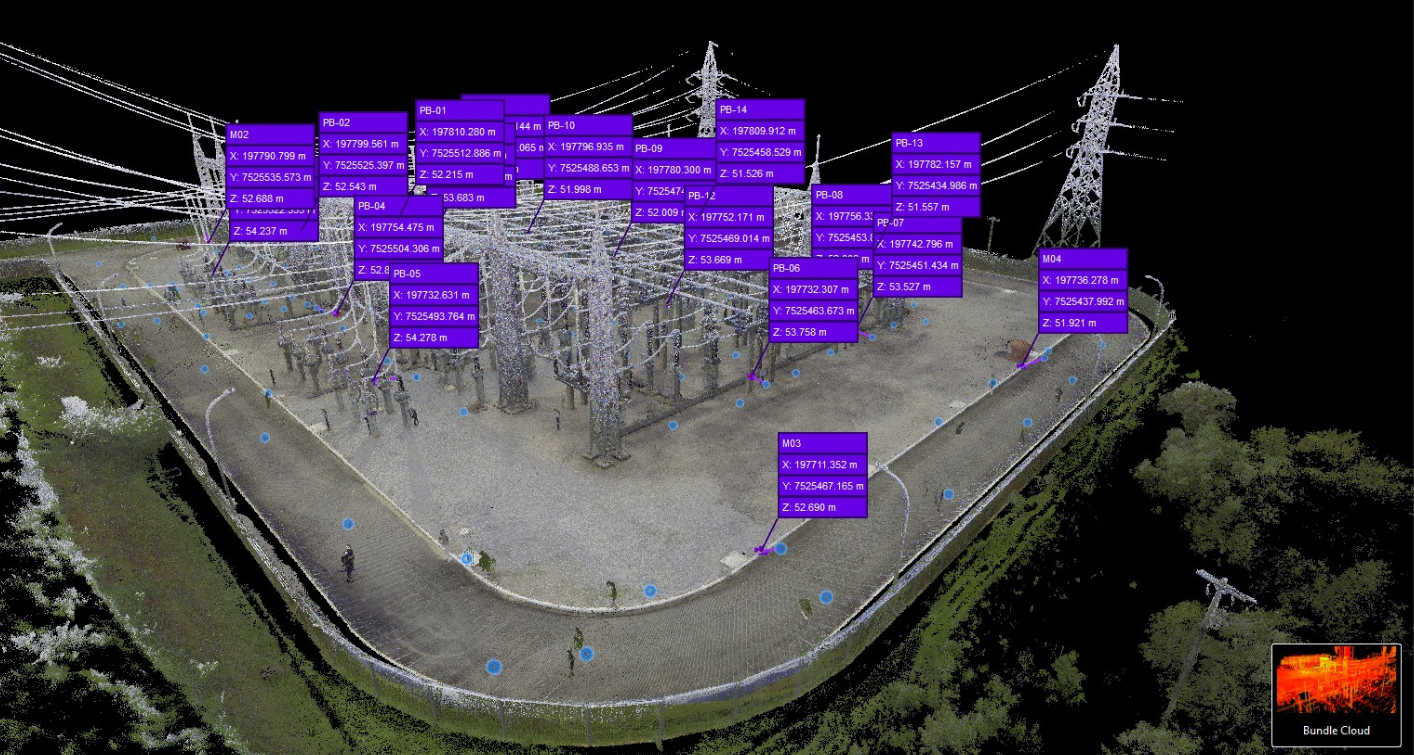

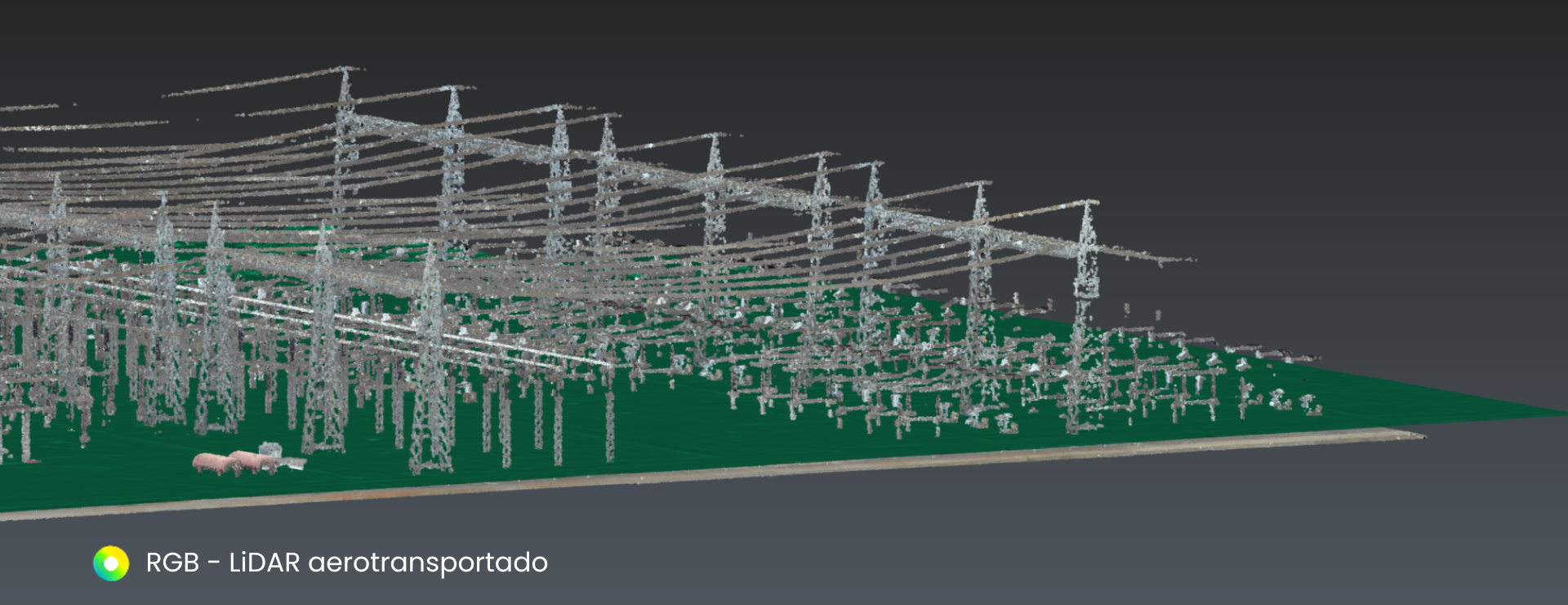

A imagem abaixo mostra uma nuvem de pontos na qual os pontos de controle estão representados. Estes atuam como referências geométricas que viabilizem o registro e o ajustamento das diferentes varreduras em um único sistema de coordenadas, reduzindo incertezas, melhorando a consistências espacial do conjunto e garantindo que os dados possam ser integrados e reutilizados com confiabilidade em análises e modelos do ativo ao longo do tempo.

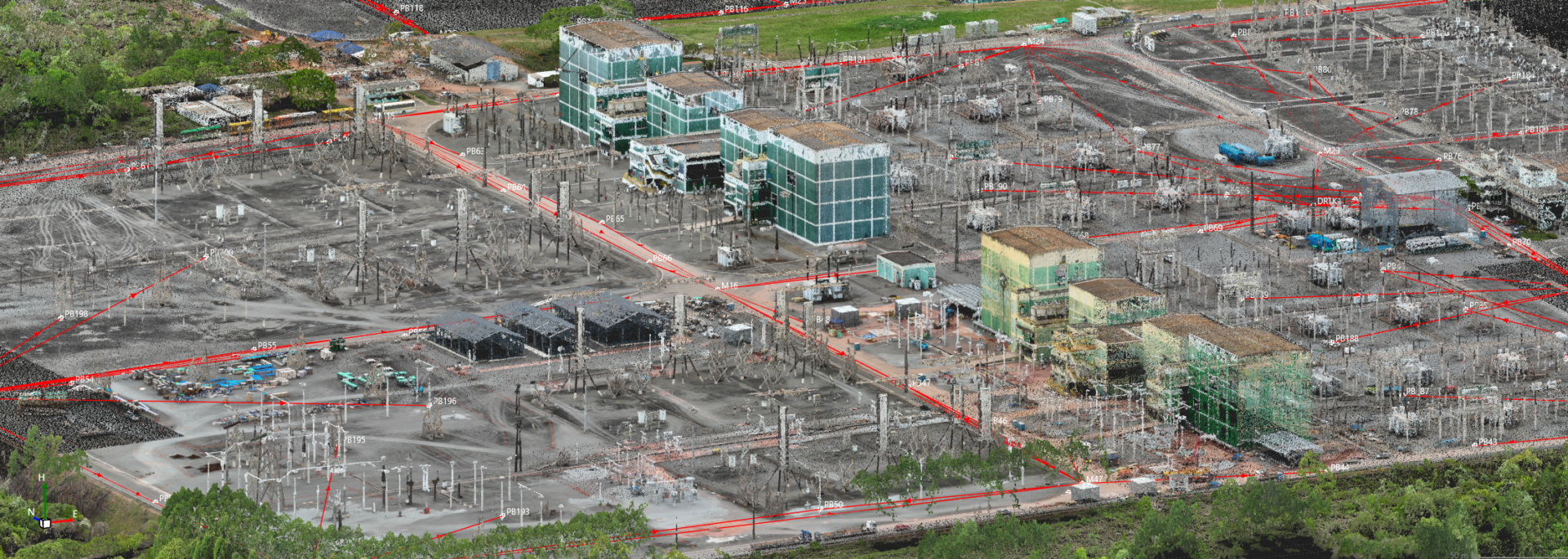

O impacto da rede de controle em ativos industriais complexos
Em grandes ativos industriais, a importância da rede de controle torna-se ainda mais evidente. Tais empreendimentos costumam envolver vastas extensões territoriais, alta densidade de equipamentos e estruturas, além de tolerâncias geométricas rigorosas entre diferentes sistemas e disciplinas. Somam-se a isso os longos ciclos de vida dos ativos, medidos em décadas, e a necessidade recorrente de ampliações, retrofits e constantes adequações operacionais.
Nesse contexto, pequenos erros espaciais podem gerar impactos desproporcionais, resultando em interferências físicas, falhas de compatibilização e aumento do risco à segurança. A rede de controle atua, portanto, como o alicerce invisível que sustenta a estratégia de digitalização, garantindo que os dados capturados permaneçam confiáveis, comparáveis e utilizáveis ao longo de todo o ciclo de vida do empreendimento.
Como diferentes tecnologias se conectam em um único referencial
Uma estratégia madura de captura de realidade não se apoia em uma única tecnologia; ela combina ferramentas complementares que desempenham papéis específicos dentro de um mesmo sistema de referência.

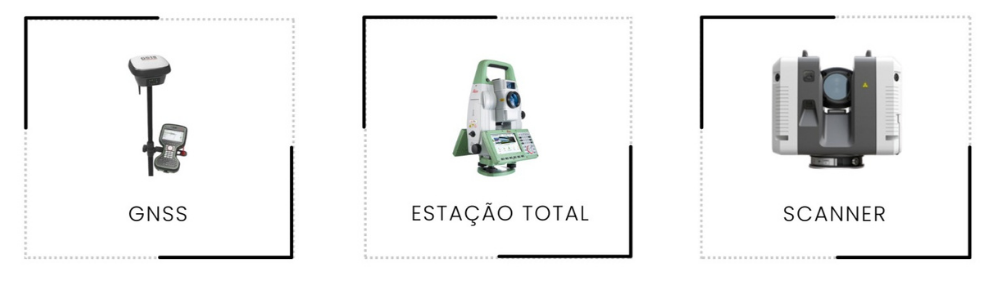

- GNSS: vincula o ativo a um sistema geodésico oficial, garantindo posicionamento global e escalabilidade para expansões futuras.
- Estações totais: utilizadas para a densificação da rede e ajuste de coordenadas com alta precisão, suprindo áreas com restrição de sinal GNSS.
- Laser scanning: permite a captura massiva de geometria, desde que os dados estejam corretamente amarrados à rede de controle.
O valor, portanto, não reside apenas no scanner mais avançado ou no drone mais moderno, mas na integração técnica dessas ferramentas dentro de um referencial geográfico confiável.
Impactos diretos para a gestão de ativos
Quando a digitalização fundamenta-se em uma rede de controle bem definida, os benefícios deixam de ser conceituais e refletem-se diretamente na operação do ativo. No cotidiano operacional, modelos espaciais confiáveis permitem análises precisas, melhor planejamento de intervenções e redução de incertezas. Na manutenção, a comparação temporal viabiliza a identificação real de deslocamentos e deformações, oferecendo suporte crucial a estratégias de manutenção preditiva.
Em expansões e retrofits, a compatibilidade entre projeto e campo mitiga retrabalhos e amplia a previsibilidade de custos e prazos. Já em termos de segurança e compliance, a existência de uma base técnica sólida garante a rastreabilidade espacial das informações, oferecendo suporte indispensável a auditorias e análises de risco.

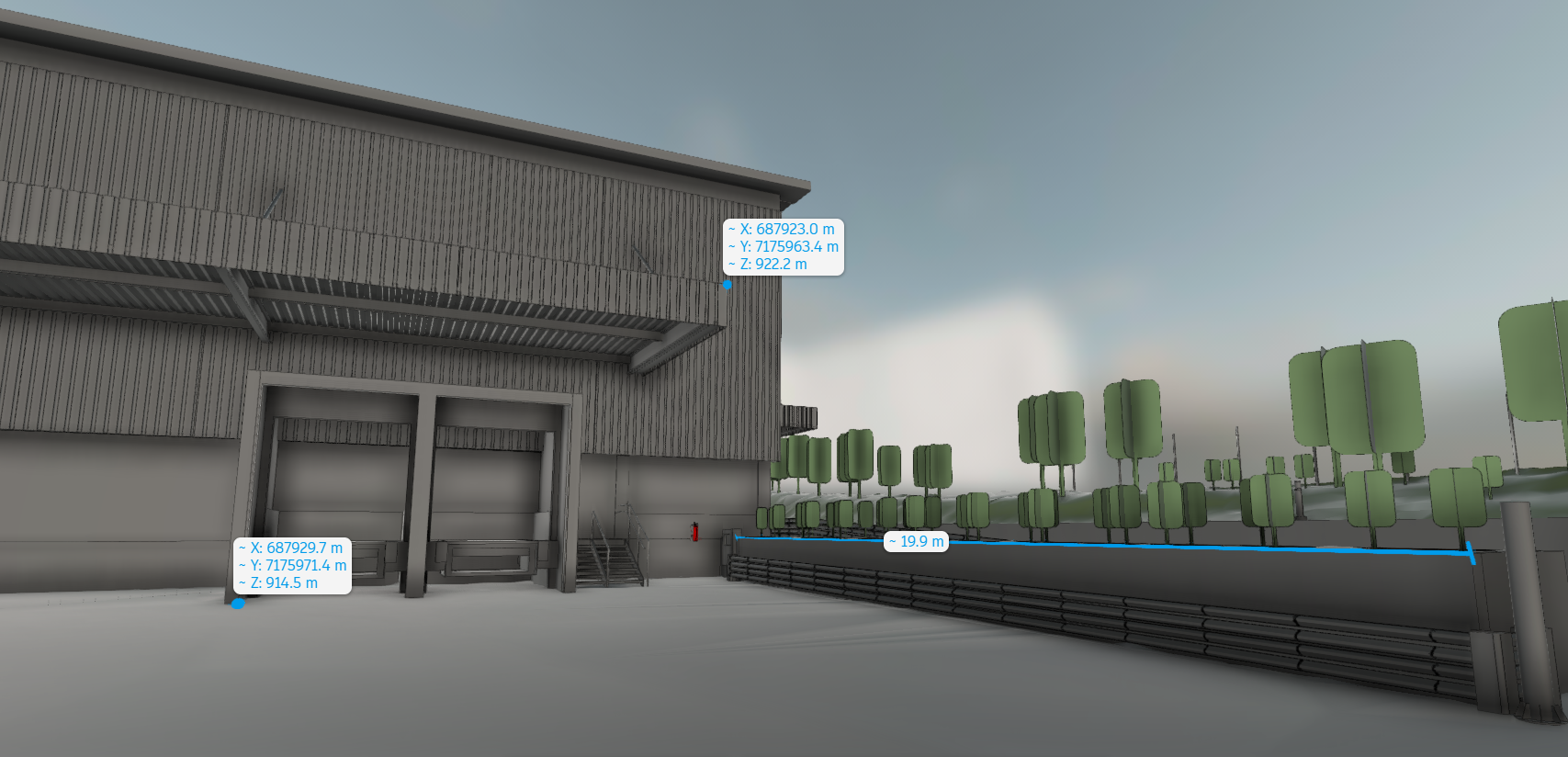

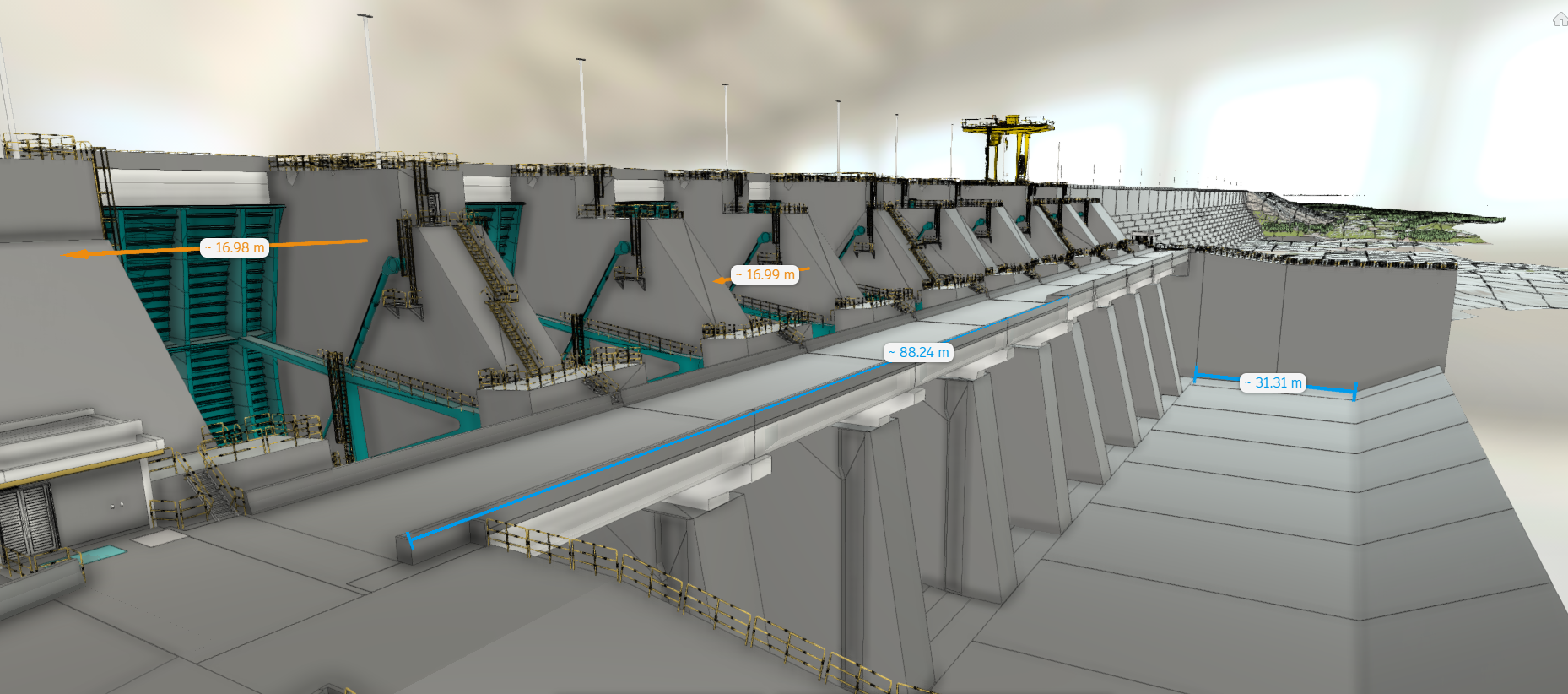

Em um modelo BIM, como os que vemos nas imagens abaixo, a rede de controle funciona como o DNA geométrico que assegura a integridade da informação ao longo de todas as dimensões do projeto. Sem essa ancoragem rigorosa, o modelo perde sua capacidade de federar disciplinas de forma assertiva, tornando-se vulnerável a inconsistências que comprometem a simulação de montagem e o planejamento 4D. Quando a geometria é confiável, o BIM deixa de ser apenas uma representação tridimensional para tornar-se uma base de dados geoespaciais dinâmica, capaz de suportar o gerenciamento de facilidades e a operação assistida com precisão milimétrica.
Essa precisão é o que permite que o gêmeo digital (Digital Twin) espelhe com fidelidade as condições de campo, transformando a colaboração entre as equipes. Com uma rede de controle sólida, a extração de quantitativos, a detecção de interferências e a gestão de ativos ocorrem sobre uma base técnica inquestionável, garantindo que o valor estratégico do BIM seja preservado desde a concepção até a desativação do empreendimento.
Precisão como base da governança do ativo
A digitalização industrial madura não começa no scanner, no drone ou no software. Ela inicia em decisões de engenharia fundamentadas na referência espacial, na precisão e na integridade dos dados. Para gestores de ativos, compreender esse ponto é vital para evitar investimentos que não geram valor, garantir a longevidade das informações digitais e transformar a captura de realidade em um pilar estratégico para a tomada de decisões.
A rede de controle não deve ser vista como um mero detalhe técnico. Ela representa o fundamento essencial para a governança digital de qualquer ativo industrial de alta complexidade.
O padrão BIM START na implantação da rede de controle
Na BIM START, a rede de controle é tratada como um elemento estratégico, do planejamento à materialização e ao monitoramento em campo. Isso reflete-se, inclusive, no desenvolvimento dos alvos utilizados nos levantamentos. Adotamos um sistema proprietário de alvos e suportes niveladores produzidos em impressora 3D, concebidos para garantir estabilidade geométrica, repetibilidade e alta confiabilidade no reconhecimento pelos scanners, mantendo o posicionamento consistente ao longo do tempo.
Para tanto, utilizamos suportes projetados pela própria BIM START no software Fusion 360®, com dimensões ajustáveis às necessidades de cada projeto. Fabricados com precisão micrométrica, esses componentes utilizam polímeros selecionados para máxima durabilidade e desempenho em campo. O objetivo é fornecer uma base padronizada de espessura constante, reduzindo variáveis de apoio e contribuindo diretamente para a precisão na determinação dos pontos.
Na prática, essa solução exclusiva fortalece o ajuste integrado entre GNSS, estações totais e laser scanner, reduzindo incertezas e assegurando consistência espacial em ativos complexos. Mais do que um detalhe operacional, nossos alvos integram uma metodologia estruturada que transforma a captura de realidade em uma base técnica robusta para a governança digital do ativo.

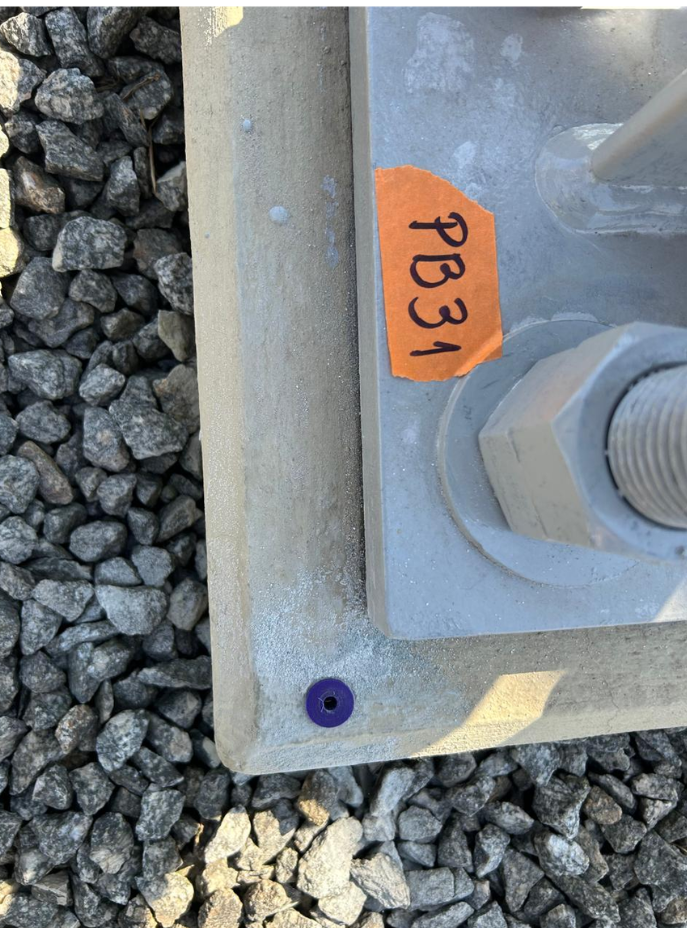

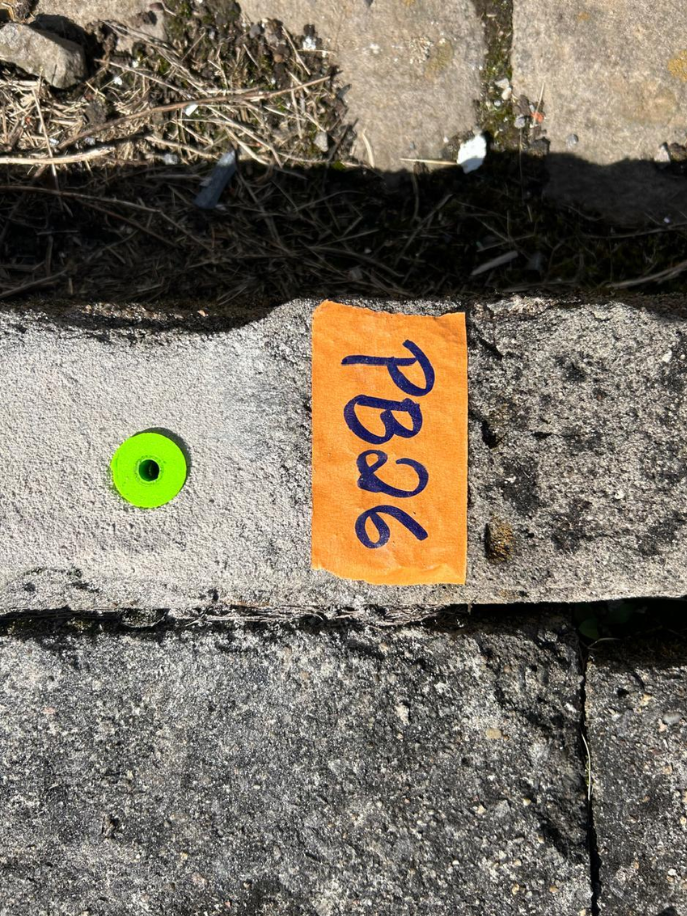

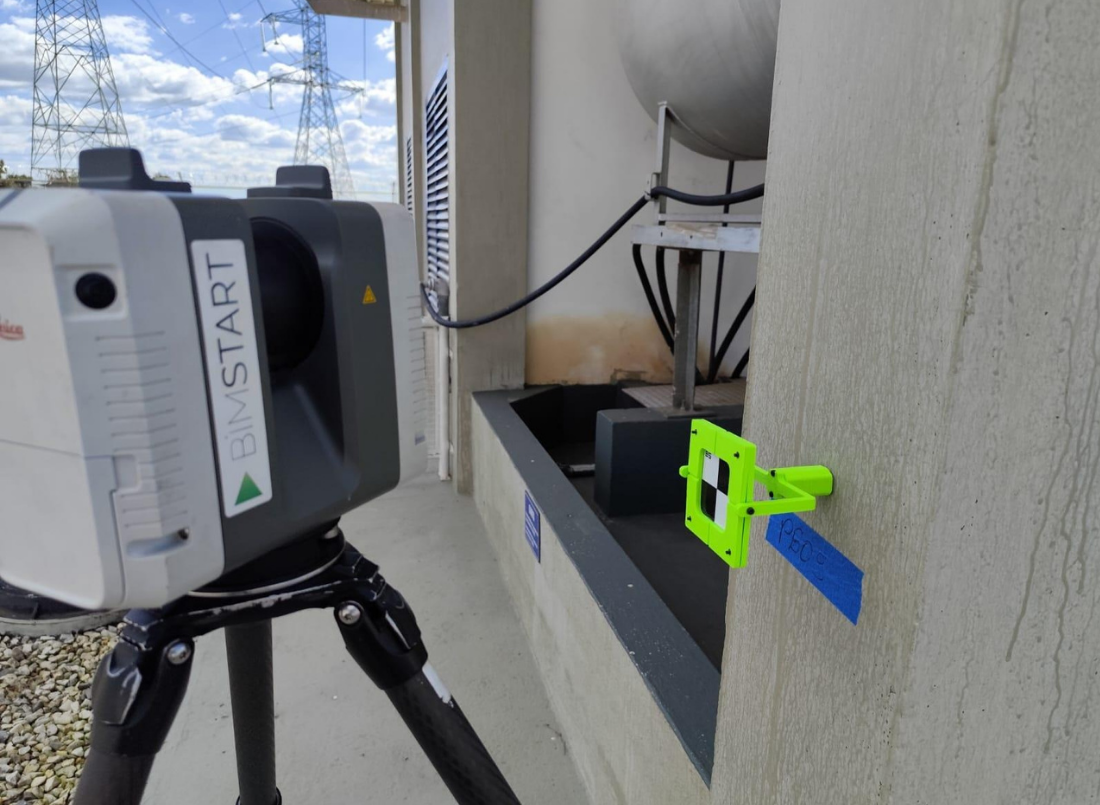

As imagens a seguir apresentam os suportes aplicados em marcos já instalados. Após sua materialização em campo, cada ponto recebe uma nomenclatura específica, permitindo sua identificação de forma padronizada tanto no ativo quanto nas etapas de ajustamento, processamento e validação das coordenadas.
Conclusão
A rede de controle é o elo que transforma dados brutos de captura em ativos de inteligência para a gestão industrial. Sem esse alicerce geodésico, a digitalização corre o risco de se tornar apenas um registro visual passageiro, sujeito a erros acumulados e retrabalhos onerosos. Ao priorizar a precisão espacial e a integração de tecnologias sob um referencial único (como o padrão metodológico e os componentes de precisão da BIM START), gestores garantem não apenas a confiabilidade das decisões presentes, mas a longevidade e a rastreabilidade técnica de todo o ciclo de vida do ativo.
Portanto, a eficácia de um modelo 3D não reside na sofisticação do hardware, mas na robustez da base que o sustenta. Adotar uma rede de controle rigorosa eleva a captura de realidade a um patamar de governança digital, mitigando riscos operacionais e fundamentando estratégias de manutenção e expansão com absoluta segurança geométrica. É a engenharia de precisão garantindo que o mundo digital seja um reflexo fiel e confiável do mundo físico.
